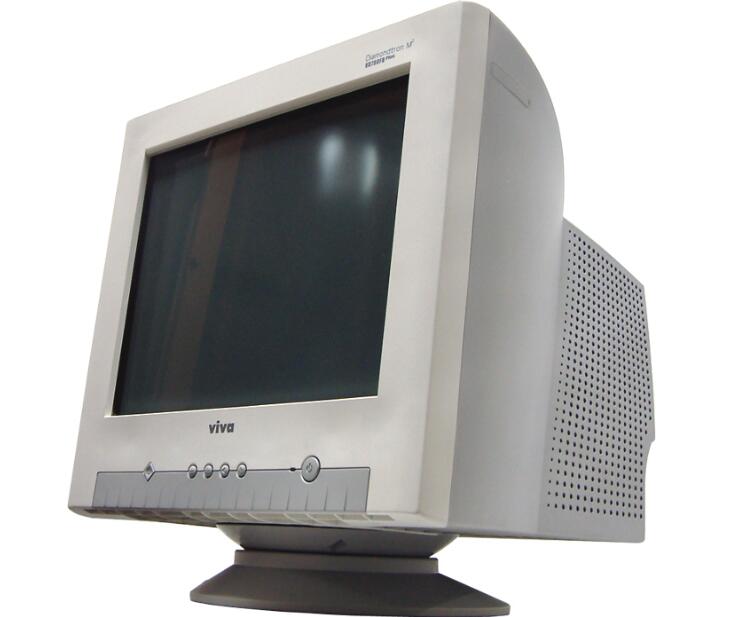

純平顯示器是一種使用陰極射線管的平板顯示器(陰極 射線 管)的顯示器。平板顯示器相對于平板顯示器最大的優勢就是邊角顯示。因?yàn)槠矫嬷苯秋@示器（也就是平時的超平面顯示器）顯示屏不平整，邊角顯示區域會有圖形失真，尤其是文字表現不理想，黑白交替的時候“呼吸效應”較明顯。但是由于這方面的優化，在平板顯示中變焦顯示的失真變得很小。

純平顯示器

陰極射線管

純平顯示器

陰極射線管主要由五部分組成：電子槍(電子 槍)，偏轉線圈(缺陷 線圈)，蔭罩(暗影 面具)，熒光粉層(熒光粉)及玻璃外殼。是目前應用最廣泛的顯示器之一，CRT平板顯示器視角大、無壞點、色彩還原度高、色度均勻、可調多分辨率模式、響應時間極短，液晶顯示器很難超越，CRT顯示器的價格也比液晶顯示器便宜很多。

圖像平坦度和物理平坦度

圖像平坦度是所謂的“純平”顯示器，只是在普通球形顯示器的屏幕前加一層平板玻璃，看起來就像“純平”的，但清晰度、分辨率、點距、刷新率一點沒變，價格也比較低。這個平坦帶寬只有100 Hz。由于這個限制，它的分辨率很難達到1600×1200。分辨率調到1280×1024以上，屏幕刷新頻率達不到100 Hz，屏幕就會閃爍，損害視力。

純平顯示器

物理平坦度對優派來說是真正的平坦度（優派）以CTX為代表，采用索尼技術，分辨率可達1600×1200。因?yàn)檫@款顯示器的帶寬是200 Hz，所以它的刷新頻率還是很高的，所以 顯示屏的穩定性很好，顯示的界面圖像真的很平整。但是缺點是很貴

物理調平技術是LG推出的，現在市場上出現了“未來窗”以及“未來窗XP”都是物理扁平化技術。與視覺平板顯示相比，物理平板顯示屏幕絕對平整，制作工藝更先進，顯示更清晰更真實即使從側面看，也不會出現圖像顯示變形的問題，并且很好的解決了眩光問題，長時間使用眼睛也不會感到疲勞。

純平顯示器

CRT(陰極射線管)顯示器的核心部件是CRT顯像管，其工作原理與我們家的電視機基本相同我們可以把它當成一臺畫面更精細的電視機。經典的CRT顯像管使用電子槍發射 個高速電子，高速電子的偏轉角度由垂直和水平偏轉線圈控制最后，高速電子撞擊屏幕上的熒光粉使其發光，通過電壓調節電子束的功率，會在屏幕上形成明暗不同的光點，形成各種圖案和文字。

原理

這首先取決于磷光體層，它涂有以某種方式緊密排列的紅色、綠、藍色三種顏色的熒光點或條紋稱為熒光單元，相鄰的紅色稱為熒光單元、綠、一個藍色熒光粉單元為一組，學名為pixel。每個像素都有紅色、綠、藍(R、G、B)三原色，根據三原色理論，形成了千變?nèi)f化的色彩基礎。然而，如何將這三原色混合成豐富的色彩呢？

純平顯示器

通過電子槍(電子 槍)為了解決這個問題，是的，電子槍可以像手槍一樣發射，但它發射的不是子彈，而是非常高速的電子束。它的工作原理是燈絲加熱陰極，陰極發射電子，然后在加速電極的電場作用下，通過聚焦電極凝聚成一條非常細的電子束在陽極高壓的作用下，獲得巨大的能量，以極高的速度轟擊熒光粉層。這些電子束轟擊的目標是熒光屏上的三原色。所以電子槍發射的電子束不是一束，而是三束，分別由計算機顯卡r控制、 G、 B三基色視頻信號的電壓控制，來轟擊各自的熒光粉單元。在高速電子束的激發下，這些磷光體單元分別發出不同強度的紅光、綠、藍三種光。根據空間混色法(通過在同一表面上的三個相鄰點上同時照射三原色光來混合顏色的方法)產生豐富的色彩這種方法利用了人的低分辨率 并且產生與直接顏色混合方法相同的效果。這樣就可以生成不同顏色的像素，大量不同顏色的像素就可以形成一幅美麗的畫面，不斷變化的畫面就變成了一幅可移動的圖像。顯然，像素越多，圖像越清晰、細膩，更逼真。但是，如何用電子槍激發這幾萬個像素發光，同時形成畫面呢？圖片是怎么形成的科學家們想出了一個聰明的主意原理是利用人的視覺殘留特征 眼睛和熒光粉的余輝效應也就是說，即使只有一個 副槍，只要三束電子束能足夠快地激發所有排列整齊的像素，仍然可以看到一幅完整的圖像。CRT顯示器中的電子槍可以發射這三束電子束，然后以非常非?？斓乃俣葤呙杓ぐl(fā)所有的像素。

為了形成非常高速的掃描動作，還需要偏轉線圈(偏轉 線圈)通過它，顯像管中的電子束可以按照一定的順序周期性地轟擊每個像素，使每個像素發光，只要周期足夠短，也就是說電子束對某個像素的轟擊頻率足夠高，就會看到完整的圖像。這種電子束有規律的周期性運動稱為掃描運動。

了解了三原色，就可以用這樣的原理來做彩色顯示器了。今日 彩色陰極射線管顯示器就是由這種三原色原理制成的。正如剛才提到的，三原色的選擇原則上是任意的，但通過實驗研究，人們 她的眼睛是紅色的、綠、藍色是最敏感的顏色，它的配色范圍比較廣有了這三種顏色，自然界的大部分顏色都可以隨意搭配，所以在CRT顯示中選擇了紅色、綠、藍色作為原色，R也分別使用、G、b由三個字母代表?，F(xiàn)在的問題是，我們?nèi)绾握故竟獾倪@三原色我們需要一個機電設備來完成這個表演過程。

因?yàn)橛写罅颗帕姓R的像素要被激發，必然要求電子槍有規律的掃描運動才是高效的通常，掃描的實現方式有很多種，如直線掃描圓周掃描螺旋掃描等。其中線性掃描又可分為逐行掃描和隔行掃描，相信大家也經常聽到事實上，兩者都用于CRT顯示系統。逐行掃描是一種相對先進的掃描方法，其中電子束在屏幕上從左到右逐行掃描。在隔行掃描中，圖像的掃描不是在一個場周期內完成，而是在兩個場周期內完成。掃描前一場周期的所有奇數行稱為奇數場掃描，掃描下一場周期的所有偶數行稱為偶數場掃描。無論是逐行掃描還是隔行掃描，為了完成整屏 屏的掃描，掃描線并不是完全水平的，而是略微傾斜的，所以電子束要水平和垂直兩個方向移動。前者形成行掃描，稱為行掃描，后者形成圖片掃描，稱為場掃描。

通過掃描，可以形成一幅圖像但是，在掃描的過程中，如何保證三束電子束準確擊中每個像素呢？這需要蔭罩的幫助(暗影 面具)它的位置大概在屏幕后面(從熒光屏正面看)10mm左右，厚度0左右.15mm薄的金屬屏障，上面有很多孔或槽，對應同一組熒光粉單元，即像素。三束電子束只有通過小孔或小槽后才能打到同一像素中相應的熒光粉單元上，這樣才能保證顏色的純度和正確會聚，所以才能看到清晰的圖像。

至于畫面的連續性，是由場掃描的速度決定的場掃描越快，形成的單個圖像越多，畫面越平滑。每秒能進行多少場掃描通常是衡量畫質的標準，我們通常用幀頻或場頻(單位是赫茲)幀速率越大，圖像越連續。我們知道，24Hz場頻是為了保證圖像活動內容的連續感，48Hz場頻是為了保證圖像顯示沒有閃爍感只有同時滿足這兩個條件，才能顯示出效果好的圖像。其實這和漫畫的形成原理差不多照片閃過人和的眼睛很快，形成一個連續的畫面，成為一個動畫。

純平顯示器

平板顯示無疑是未來CRT彩色顯示的主題，從1998年三星開始、Sony、LG等公司相繼推出了真正的平板顯像管。但直到 1999年才成為顯示器發展的亮點。這種顯像管在水平和垂直兩個方向都實現了真正的平面，增加了人眼觀看時的聚焦范圍，將失真和反光減少到最低，所以看起來更加逼真和舒適。目前有索尼 美國平板顯像管，LG 未來之窗，三星 美國達納公司和三菱汽車公司市場上沒有鉆石瓏。

顯像管的內熒光粉層和外層之間有一層玻璃，電子槍發出的電子束再次穿過玻璃，所以會因光的折射而發生畸變，看到后會有強烈的凹陷感。目前索尼平面龍的內部熒光粉層已經不再平坦，而是根據人眼視覺誤差計算出最佳彎曲率經過玻璃反射后，發光點和人的視線剛好融合成一條直線，這樣就消除了凹面現象。

使用這種顯像管的產品有很多，MAG 796FD就是其中之一，本產品采用0.超細Terilon網格間距為24毫米。視頻帶寬高達203MHz，最大分辨率1600x1200，行頻30—100KHz 場頻50—160Hz和770T t一樣。

平板顯像管的主要生產廠家有以下六家。

中強CTX

中強（CTX）采用全平面Terilon技術的極平系列顯示器CTXPR711F，最大分辨率1600x1200，支持高密度電子槍和聚焦橢圓，校正技術可產生光斑，0.24mm光柵間距，全新電路設計，使畫面細致異常，其行頻為30—95Hz。場頻50—160赫茲帶寬202.5MHz，也通過了嚴格的 TCO認證。

索尼

索尼 E200也使用全平面顯像管.24毫米超細光柵間距。最大分辨率1600x1200，行頻30—85千赫，場頻48—120Hz。刷新率在1280x1024可以達到75Hz。

ADI

ADI公司最近推出的G710是一款17英寸彩色顯示器，采用平板Terilon CRT，顯示面積為16英寸。24mm光柵間距，1600x1200分辨率，刷新頻率75hz，支持全功能OSD調整，該產品也通過了TCO認證。

LG未來窗

LG 的未來之窗是第一個投放市場的平板產品。該產品沒有采用蔭罩柵結構，而是采用了槽形拉伸蔭罩，減少了垂直方向?qū)﹄娮邮淖璧KCRT還采用了433，356倍的動態電子槍，彌補了非動態電子槍和普通動態電子槍的不足，可以減小光點的垂直長度，從而消除莫爾條紋的產生，提高光點的水平長度，防止屏幕四角的水平分辨率下降其代表產品為L(zhǎng)G 795FT。795英尺，最大可視面積16.02英寸，0.24mm槽距，最大分辨率1600x1200，行頻30—96千赫，場頻50— 160Hz，帶寬203MHz，通過TCO認證。

三菱

三菱汽車公司s平板顯示管在保持原鉆石瓏優點的基礎上做了許多改進。其表面鍍有高透光性能的光學膜，經抗靜電涂層處理，新設計的改進型p-NXPBF精密動態聚焦電子槍進一步提高了全屏聚焦特性，圖像更加細膩清晰，內置的數字信號處理器可以產生標準波形。從幾何特性上補償線性信號彎曲的失真現象。其獨特的玻璃強化技術使鉆石瓏玻殼的重量比傳統玻殼減輕了10%強度大大提高。鉆石瓏系列顯像管玻殼前屏玻璃的厚度做得很薄，視覺誤差可以忽略不計。此外，為了提高CRT的壽命和亮度，三菱公司采用了在陰極氧化鈧上真空噴涂鎢涂層的工藝，不僅延長了CRT的壽命，而且使陰極電流強度比傳統工藝提高了兩倍PROT710顯示器是三菱 主流領域的主要產品，它采用了純平面鉆石瓏CRT，0.25mm間距，最大分辨率1600X1200。此時它可以提供65Hz的刷新率，但是建議你使用1280X1024的分辨率，可以提供高達75Hz的刷新率和130MHz的視頻帶寬。

三星IFT

IFT達納平板顯像管是三星 的杰作所謂的IFT就是真正的飛機的意思。這種顯像管采用了屏幕外表面為平面，內表面為球面曲面的補償技術，避免了光流折射造成的圖像凹陷。根據斯內爾公式確定內表面的曲率內表面凸起，屏幕中央玻璃薄，邊緣玻璃厚，畫面從垂直到水平都是平的。表面涂層采用SmartIII （超級磷光涂層）技術，使顯示器的對比度提高了45%以上，增加了30%上述亮度使顯示的圖像更加細膩，色彩更加鮮明生動，顯示面的反光大大減少自然不失真的顏色使用戶 ■眼睛更容易其主打產品900ITF 700IFT是達內CRT“寵兒”這兩款顯示器除了前者是19寸，后者是17寸，0以外，其他技術指標都是一樣的.24mm節距，刷新頻率76Hz時最大分辨率可達1600X1200，最大帶寬205MHz，行頻30—96千赫，場頻50—160Hz，可支持9300K到 5000K的色溫調節，配合MAC使用時，在75Hz的刷新頻率下可達到1280x1024的分辨率。

分辨率

純平顯示器

像素是指屏幕的最小區域，其顏色和亮度可以獨立控制。分辨率是指顯示屏每單位面積的基本 像素的數量。它們是圖像清晰度的標志，也是描述分辨率的物理量。對于電子顯示設備，分辨率通常用單位面積的掃描線數和兩個光點之間的距離來表示。它們?nèi)Q于場頻和行頻的組合，可以在X方向使用（行的點數）和Y方向（一屏多少行）來表示，比如640*480、720*348、1024*768和1024*1024等。

點距

點距（DOT PITCH間距間距）指蔭罩上同一顏色的兩個最近的熒光點之間的直線距離。點距是顯像管最重要的技術參數之一，單位為毫米。點間距越小越好點距越小，顯示圖形越清晰，顯示的檔次越高。

用顯示區域的寬度和高度除以點的距離，就可以得到在顯示器的垂直和水平方向上可以顯示的最大點數。以主流17寸顯示器的點距為例（25MM）水平方向最多可顯示1280個點，垂直方向最多可顯示1024個點超過這個模式，屏幕上的像素會互相干擾，圖像會變得模糊。

柵距

柵距（BAR PITCH瀝青瀝青）指陰柵顯像管平行光柵之間的距離使用陰柵顯像管有兩個優點一顯像管柵距長時間工作不會變形，使用多年畫質不會下降；第二，陰影網格設計可以透射更多的光線，達到更高的亮度和對比度，使圖像更加生動；逼真自然。

刷新率

刷新率是指顯示屏刷新的速度，單位為赫茲。刷新頻率越低，圖像閃爍抖動越厲害，眼睛看著看著就越快疲勞。刷新頻率越高，圖像顯示就越自然、越清晰。刷新率分為水平刷新率和垂直刷新率。水平刷新率也叫行頻，是顯示器每秒水平掃描的次數，單位是千赫茲。垂直刷新率也叫場頻，單位是赫茲，由水平刷新率和屏幕分辨率決定垂直刷新率表示每秒重復描繪屏幕圖像的次數，即每秒屏幕刷新的次數一般來說，垂直刷新率不應該低于80赫茲。

帶寬

帶寬是指電子槍每秒掃描的圖像點數，單位為兆赫。帶寬越高，顯示電路能夠處理的頻率范圍就越大，顯示性能就越好。高帶寬可以處理更高的頻率，顯示的圖像質量更好。帶寬的計算公式為：帶寬=水平分辨率*垂直分辨率*最大刷新率*1.(5 )不同廠家的參數標準略有不同）例如支持1024的顯示器*768*85，那么它的帶寬就是1024*768*85*1.5=100.2MHZ。

屏幕尺寸

屏幕尺寸是指顯像管的實際屏幕尺寸，最大可視面積是指顯像管屏幕上顯示的可視圖像的面積。屏幕尺寸通常用對角線長度來衡量，單位是英寸（1英寸=2.54厘米）通常，顯示器的最大可視區域小于屏幕尺寸例如，15英寸顯示器的最大可視區域?yàn)?3.8英寸。

色溫

一般來說，色溫調節功能是在顯示器上提供的，因?yàn)槿藗?不同地區的人眼睛對顏色的識別略有不同，所以不同地區銷售的顯示器要調整顏色以適合這個地區的人，而調整色溫就是為了提高這些功能。

亮度

亮度是指顯示屏上熒光粉的總能量與其接收到的電子束能量的比值。所以某一點的光輸出與電子束電流成正比、高壓和停留時間的乘積。簡單來說，亮度就是控制熒光屏亮度的水平。

對比度

對比度是指屏幕上最大亮度與最小亮度的比值。一般顯示器至少應該有30個：1的對比度。

灰度

在圖形顯示模式下，灰度是指從純白到純黑的一系列陰影。

余輝時間

電子束停止轟擊熒光屏后，其輝光不會立即消失，而是會經歷一個逐漸消失的過程，在這個過程中觀察到的輝光稱為余輝。

純平顯示器

對于電腦用戶來說，最接近的就是顯示器，顯示器可以說是電腦系統不可或缺的一部分。目前普遍使用CRT顯示器，CRT顯示器也容易出現故障，那么如何檢查 ，排除這些故障呢？

黑屏故障怎么排除？

答：電腦顯示器黑屏是用戶在使用電腦時經常遇到的問題。事實上，只要電腦硬件中的主板稍、CPU、內存、顯卡等主要元器件有一定了解，非元器件損壞的簡單故障完全可以自己排除。在這種情況下，您可以按照以下維護步驟和方法進行分析和簡單維護：

1． 檢查主機電源是否工作；電源風扇轉動嗎？將手伸向主機箱背面的開關電源出風口如果感覺有風吹出來，說明供電正常，如果沒有風，說明停電：打開主機電源開關時，鍵盤的三個指示燈(NumLock、caplock、scroll lock)是否閃亮一下？是，則電源正常；主機面板電源指示燈、硬盤指示燈亮了嗎？亮，則電源正常。因?yàn)殡娫床徽；蛘咧靼鍥]有通電，顯示器收不到數據信號，明顯不會顯示。

2．檢查顯示器是否通電；顯示器的電源開關打開了嗎？顯示器的電源指示燈亮了嗎？顯示器的亮度電位器是否關到最小？顯示器的高壓電路是否正常？用手移動到監視器屏幕'咝咝'聲音、手背上的毛是豎著的嗎？

3．檢查顯卡是否與顯示信號線接觸良好。

你可以拔掉插頭，檢查一下D型插座有沒有彎曲、斷針、污垢很多，這是很多用戶經常遇到的問題。連接D型插座時，因受力不均，或忘記擰緊插座固定螺絲，導致插座接觸不良，或因安裝方法不當，用力過猛，導致D型插座內的針折斷或彎曲，導致接觸不良。

4．打開機箱，檢查顯卡是否安裝正確；是否與主板插槽接觸良好。

顯卡或插槽是否因使用時間過長而積塵過多，導致接觸不良；顯示卡上的芯片是否燒毀、開裂的痕跡；顯卡導致黑屏，電腦開機時會有一短一長'嘀嘀'聲提示。

安裝顯卡時，用手握住顯卡的上部，均勻用力地插入插槽，使顯卡的固定螺孔與主機箱的螺孔相吻合不插的時候不要強行固定，以免造成顯卡變形。如果確認安裝正確，可以取下顯卡，用酒精棉球擦拭針腳，或者安裝在另一個插槽中。如果它不 不行，試試好的顯卡。

5．檢查其他的板卡(包括聲卡、解壓卡、視頻捕捉卡)是否與主板的插座接觸良好。

注意檢查硬盤的數據線、電源線連接是否正確？更換其他板的插槽并清潔針腳。這一點往往容易被很多人忽略。一般認為電腦黑屏是顯示部分的問題，與其他設備無關。實際上，由于聲卡等設備安裝不正確，很難完成系統初始化，尤其是硬盤的數據線、如果電源線插錯，很容易造成不顯示的故障。

6．檢查內存條與主板接觸是否良好，內存條質量是否優良。

再次插拔內存模塊，或者更換新的內存模塊。如果內存條有問題，電腦一開機就會有連續四聲的聲音'嘀嘀'聲。

AST(VGA)彩色CRT顯示器顯示垂直幅度正常，但水平幅度降低。

故障分析及維修方法：顯示內容完整，表明場掃描電路、視頻放大電路、高壓電路基本工作正常，可能損壞的電路是行掃描電路、電源電路。檢查和維護方法如下：

1.關機斷電，靜態測量行掃描電路主要元器件是否硬損壞。實測Q502、 Q503、Q505及周邊電路阻容元件未見明顯異常。

2.通電測量行掃描電路主要元件各極電壓。在測量線振蕩集成電路芯片TDA1180P的第一引腳電壓時，發現從12V上升到18 V。TDA1180P第一腳的電壓是由開關電源提供的，所以要檢查電源電路的工作情況。

3.檢查電源的12V輸出電壓是否在18V左右。進一步檢查發現，機器 12V穩壓電路由U801構成(UA7812)可以，因?yàn)閁801沒有完全損壞，靜態測量損壞不明顯更換一個新的產品，開機測試失敗的現象就會緩解。

有一個比較簡單的判斷顯示器性能的方法就是看顯示器的視頻帶寬。視頻帶寬作為反映CRT顯示器掃描能力的綜合指標，在一定程度上代表了CRT顯示器的整體性能。如果把低視頻帶寬的顯示器分辨率設置為1600×1200，就像給一個少年增加了負擔他或許還能勉強支撐下去，但這絕對會給他以后的日子增添無盡的煩惱;相反，對于五大三粗的壯漢來說，幾百斤的擔子往往是輕的，自然不會傷身體。

其實購買電器產品也是如此需要什么樣的性能，選擇時要滿足相應的技術參數。就像一個裝水的容器，如果你想裝比它的容量更多的水，你自然會“水滿則溢”，適得其反。在顯示器中，這種情況往往表現為滿負荷，甚至超負荷使用電子元器件，導致顯示器未老先老化，甚至出現“過勞死”的現象。

從技術角度來說，CRT顯示器的視頻帶寬可以看作是每秒掃描的像素?cái)?shù)之和，一般用MHz（兆赫茲）為單位。眾所周知，CRT顯示器是通過電子束激發屏幕內表面的熒光粉來顯示圖像的因?yàn)闊晒夥埸c(diǎn)亮后很快就會熄滅，所以電子槍必須循環不斷地激勵這些點。屏幕分辨率越高，需要掃描的點數越多，電子槍的掃描頻率就越高，因此需要提高視頻帶寬。

一般來說，CRT顯示器的工作頻率范圍在電路設計的時候就已經固定了，這主要取決于高頻放大的某些元器件的特性因?yàn)楦哳l電路的設計難度相對較大，成本也較高，也會產生一定的輻射。對于CRT顯示器來說，高頻處理能力越好，視頻帶寬能達到的頻率越高，圖像穩定性越好。

純平顯示器

CRT顯示器對視頻帶寬的需求除了分辨率外，還與其場頻密切相關。場頻是指CRT顯示器屏幕每秒刷新的次數，也稱為垂直掃描頻率，一般以Hz為單位（赫茲）為單位。因?yàn)闊晒馄辽贤康氖侵卸逃噍x熒光粉，被電子束激發后會很快熄滅為了保證畫面穩定，要求電子槍反復激發熒光粉（場頻與圖像內容無關，即使是靜止圖像，電子槍也照常刷新）場頻過低時，人眼會感覺屏幕有明顯的閃爍，圖像穩定性差，容易造成眼睛疲勞。一般來說，CRT顯示屏的場頻要達到75Hz以上，人眼不容易感覺到閃爍，但是長時間的注視必然會使眼睛感到非常疲勞。另外，視頻帶寬不僅影響顯示器的壽命和故障率，對顯示器的質量也有重要影響。如果顯示器的實際帶寬不足以支持用戶設置的分辨率和場頻，就會影響顯示清晰度，從而影響顯示效果。
