調音臺也叫混音器，是一種放大多聲道音頻輸入信號的裝置、混合、一種音頻設備，處理或添加聲音效果，然后通過輸出接口輸出信號?，F(xiàn)在它已經成為一個現代化的廣播電臺、舞臺擴音、音頻節目制作系統中播放和錄制節目的重要設備。

混音器誕生于20世紀30年代，其發展經歷了模擬混音器和數字混音器兩個階段。模擬混音器出現的比較早，是采用模擬電子技術的混音器。隨著80年代微電子技術的飛速發展，混頻器開始由模擬向數字轉變，出現了一系列數字混頻器。近年來，隨著數字音頻技術的發展和DSP數字信號處理技術的成熟，混音器的數字集成度越來越高，數字混音器已經模塊化、網絡化和智能化的發展具有廣闊的市場前景。

混音器作為聲音信號的流動中心，在擴聲系統中處于舉足輕重的地位，主要有信號輸入部分、主控部分和音頻輸出部分。其以前置放大器為主體，接收多路不同阻抗的信號、 不同電平的各種音頻源信號，并均衡這些信號、效果、混合、分配、編組、視聽定位調整等處理，保證聲音信號的最佳信噪比高質量和高效傳輸。

誕生

攪拌機誕生于20世紀30年代最早只是一個麥克風放大器直接接在增益控制和輸出口之間，然后直接在刻錄機上錄音攪拌機上唯一的另一個控制開關是一個紅色指示燈，用于提示。當時只允許專業人士使用正負3dB的增益，以保證錄制的聲音在音質上更接近聲源。多軌錄音技術的出現，使得音樂可以被錄制在不同的軌道上，因此演奏者有更多的機會獲得更滿意的效果。

模擬調音臺時代

隨著聲學和電子信息科學的發展，混音器的功能和面板變得越來越復雜。20世紀30年代末，BBC首次開始使用TypeA混音器。TypeA由一個相對獨立的麥克風放大器和一些標準組件組成，這些組件都放置在一個外部框架中，帶有一個控制面板，用于錄制語音和音樂。

20世紀50年代，TypeB混音器取代了TypeA雖然TypeB仍然使用電子管和一些相對標準的元件，但SLS已經被引入到它的設計中（Studio   speaker）的一些特征，如：麥克風上行通道衰減器上行群組衰減器上行主衰減器干凈饋電（n-1該輸出用于選擇外部信號源）啞音。20世紀70年代，BBC開始定制基于GP標準的混音器Neve、AudixCalrec等公司也根據GP標準設計了一系列針對不同需求的混音器。

70年代中期，隨著杜比立體聲的發展，混音器的輸出已經擴展到四路輸出總線。同時伴隨著杜比老.D（5.1）超低音）DTS（5.1）環繞立體聲）和索尼 SDDS南部（7.1）近左近右聲場）隨著監控系統的不斷完善和發展，信號環路中混音器的功能越來越強大，可以滿足錄音工程師在各種相關領域的需求。另外，此時均衡器的出現使得混音器能夠產生更好的音效，如APIFocusriteNeve等產品，對混音器的性能有著至關重要的影響。之后的1979年，BBC  曼徹斯特7號演播室首次采用了up-is-更響亮的衰減器和s SSL4000E混音器，隨后SSL4000E在當時所有工作室迅速普及應用“風靡一時”時至今日，BBC的一些混音器仍然沿用傳統的操作模式。

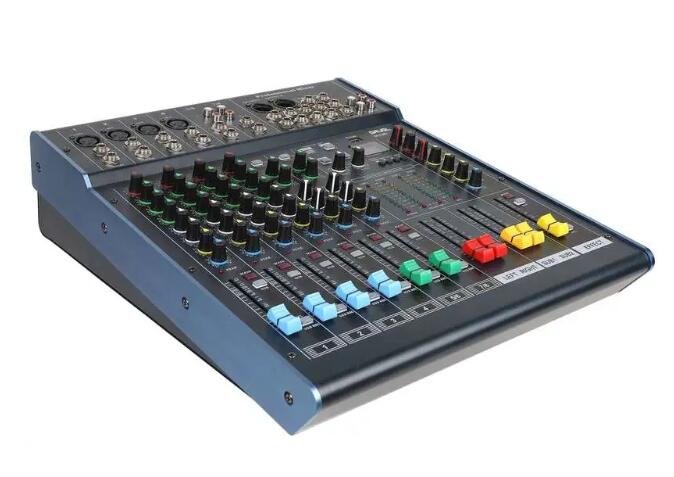

調音臺

數字調音臺時代

20世紀80年代，數字信號發生器使混音器從模擬進入數字時代。EMI公司在1980年生產了第一臺數字混音器。然后ANS Neve s摩羯混頻器和后來的索尼 s OXF-R3‘Oxford’混音器的誕生標志著數字混音器時代的正式到來。后來到了80年代末，出現了很多基于專業技術的音頻工作站，數字混音器的規格也在不斷提高，比如AMS的Audio File，DAR的Sound Station都有音頻工作站（AMS   logic）設計了小型數字混頻器并投入使用。

隨著數字化、隨著網絡技術的快速發展，廣播技術正在走向數字化、隨著網絡化的發展，不僅可以將音頻信號轉換成數字信號，還可以通過網絡化處理各種信息，從而錄制節目、存儲和播放更加方便，也提高了調音設備的音頻指標。比如德國公司 LAWO 推出的符合人體工程學設計的水晶數字混音器，用于直播和編輯環境應用。另外， 典型的網絡混合器是DHD RM4200D，是專門為廣播應用設計的這是一款分體式攪拌機，可以根據用戶的需要用積木拼接而成要求。euphonix  系統 5 也是一款功能強大的網絡數字混音器，功能更加豐富，可以在HDTM使用、音樂錄音、電視播出、影視后期制作等 。

目前數字混音器已經廣泛應用于音頻領域， 模擬混音器只用于中小型需要突出性價比的場合。模擬混音器在音頻領域一直無法抵擋數字混音器“擴張”，只能逐漸淡出高端音頻領域，取而代之的是完全數字化的大型網絡混音器，代表產品如德國TAGETEC LAWO數字混音器、瑞士STUDER數字混音器、 英國SSL CALREC數字混音器等這些高端數字混音器已經在各大影院使用、演播室、轉播車和錄音棚被廣泛應用于重要場所。

混音器有很多種，可以從不同的角度進行分類。

結構形式

一體化調音臺：它將調音臺、功率放大器、原理圖均衡器效果器等功能集成在一個機箱內，混音器外觀基本保持不變。這種混合器有時被稱為“四合一”調音臺。這種混頻器的輸出功率很小(一般不超過 2x250W)，操作簡單，特別適合流動演出。非一體化調音臺：最顯著的特點是沒有功放。

使用形式

便攜式調音臺：便攜式混音器有2到4個聲道，舞臺配有簡單的高速混音器、帶輸入的低音補償器、輸出、混合電路。多用于擴聲或現場錄音，具有便攜易操作的優點。

半移動式調音臺：半移動式混音器有4到6個聲道，舞臺配有高速混音器、中低頻率補償器。有的還裝有高、低通濾波器和自動音量控制器，輸出電路大多是兩個聲道。

固定式調音臺：固定式攪拌機有兩種大型攪拌機和中型攪拌機大混音器有 243356個以上甚至上百個聲道，中混音器一般有12到24個聲道，功能齊全，配有混響器、限壓器等外圍設備。多用于電臺、電影廠、音像制作部門等，既可以錄制音樂，也可以混合錄制。

用途劃分

錄音調音臺：主要用于錄音調音棚的制作，為每個錄音軌道設置相應的路徑、均衡器和相應的硬件混響。

直播調音臺：根據攪拌機的用途來分。主要用于廣播電臺直播節目，是廣播電臺播出系統的中心設備。其技術指標高于其他類型的攪拌機（錄音調音臺、擴聲調音臺等）其優勢在于電聲指標高，一般達到廣播級的標準，可靠性高，使用壽命長、連續工作，一般配備雙電源系統，保證高質量安全播出。

擴聲調音臺：以適當?shù)挠绊懗潭绕胶飧髀曉?、頻率補償、經過效果配置和視聽定位調整后，一組立體聲信號混合后送到功放放大。主要用于舞臺演出等場合，檔次高一點的也可以用于錄音棚。

信號處理劃分

根據混頻器的信號處理方式，主要有模擬混頻器、數控混音器和數字混音器有三種。

模擬調音臺：It 這是一種使用模擬電子技術處理音頻的混音器。它具有結構簡單技術成熟穩定可靠成本低廉操作直觀等優點。但也存在功能單一信噪比低使用壽命短維護成本高無場景記憶功能不能自動運行等缺點。

數控調音臺：是一個過渡產品，本質上是一個模擬調音臺，在控制上采用了一些數字技術。

數字調音臺：采用數字信號處理，技術先進，使用靈活，信噪比高，集成噪聲門、壓縮擴展器和數字效果裝置等功能具有場景記憶和自動操作功能，各種參數直觀地顯示在屏幕上，用較少的按鍵和編碼器進行操作，大大減少了面板上的按鍵和旋鈕數量。它的優點是更靈活的信號處理、更加精準，加工流程和效果展示更加生動。

其他分類

除了以上常見的分類，混頻器還可以分為以下幾類：

1）根據輸出聲道的數量及其組合，可分為單聲道混音器、雙聲道立體聲混音器、四聲道全景混音器、多聲道調音臺等。這種分類方法強調混音器輸出聲道的數量及其組合。

2）根據適用的程序性質，可以分為音樂混音器和語言混音器兩種。這種分類方法強調的是混音器處理信號的帶寬特性，即混音器的帶寬是音樂帶寬還是語言帶寬。

3）按輸入通道數可分為 63356個通道、8 路、10路、12 路、16 路、 243356路、32 路、40 路、48 路、72 路、96 路等。這種分類方法強調混頻器輸入通道的數量，在一定程度上可以反映混頻器的大小。

混音器與拾音器連接、監聽監視、外圍設備錄音設備和折返設備、對講部分的集線器是音響系統的核心設備，它的功能基本上決定了系統的功能。隨著節目制作技術的提高和播控需求的多樣化，混音器變得越來越復雜、功能日益增多。但是不管混音器變得多么復雜，它的功能基本上可以概括為以下幾個方面。

信號分配和混合 ：對于每一個輸入信號，調音臺首先要對這些輸入信號進行有效的處理，從技術上和藝術上對這些信號進行處理經過處理后，這些音頻信號以立體聲的方式混合，并根據不同的要求，合成為一個或多個音頻信號，并分配到編組通道、輔助通道、主通道、矩陣通道等輸出。

信號電平放大和阻抗匹配功能：調音臺是聲音信號流的重要組成部分，在實際調音工作中必須具備與其他音頻正確連接的能力。一方面是 信號電平和阻抗匹配，其中輸入電平接口的主要作用是最大程度滿足不同類型設備的輸出靈敏度匹配，保證傳輸信號的穩定性。對于輸入接口，它不僅有一個低級接口，而且有一個高級行輸入接口。通常，輸出電平將固定在0dB、4dB 和 6dB。此外，混頻器的輸入阻抗可能會與信號源輸出阻抗交叉。

視聽定位和監控功能：混音器的每個輸入通道和輸出通道中都有一個定位器這個定位器的主要作用是定位聲像，在調音的過程中，可以利用定位器調節左右、右聲道的立體聲分配信號保證了聲源在擴聲系統中能有立體聲。在實際調音工作中，相關人員會經常對輸入的音源信號和音色處理的效果進行監控，以保證調音效果能夠達到最佳狀態。

信號顯示和通信麥克風：混音器中信號顯示的功能是在調音師收聽時直觀地監控信號電平一般通過指示光束的數字發光二極管或音量表顯示，根據音量控制電位器的位置，從而有效地確定調音臺內各部件是否正常工作，并根據藝術要求動態壓縮信號或限制信號。除了 ，調音臺還為音頻操作員配備了一個通訊麥克風接口，方便操作員與觀眾及其演員通話。

濾波器及均衡器：在混頻器的每個輸入通道上為濾波器和均衡器提供高電壓、低頻噪聲和帶寄存器的音頻信號可以通過濾波器有效消除，而處理聲源的音色則需要均衡器。因此，為了創造完美的音響效果，需要根據節目內容有效地使用均衡器。

輸入增益：用于調整麥克風輸入或線路輸入信號的增益。一般來說，模擬混音器上的旋鈕有兩種設計線性旋鈕和步進旋鈕在步進旋鈕中，一般會標明每一步的增益或衰減是5dB還是10dB，以便音響師明確輸入信號的級數。一般來說，對于數字混音器，線性旋鈕設計比較常見，輸入信號的增益數據顯示在表頭的液晶屏上。這里的麥克風輸入增益是指通過XLR接口輸入的麥克風信號，其標準工作電平為4dBu。線內增益通常是指通過1的增益/4英寸接口格式的輸入信號，如電聲樂器或外圍CD播放器的輸入信號。它的標準操作級別是-10dBV。

幻象電源：該開關負責向電容式麥克風提供48伏DC。使用模擬混音器時，為了安全起見，接通電容麥克風后應打開開關，在取下電容麥克風前，推子回到起始位置后關閉開關。根據不同的設計，數字混音器和大型模擬混音器一般每個通道都有獨立的幻像電源開關。

攪拌機有很多種，按使用形式可分為便攜式攪拌機、固定式攪拌機等，按信號處理方式可分為模擬混頻器和數字混頻器。這些混合器的結構布局、旋鈕開關、輸入輸出通道數量可能略有不同，但基本工作原理基本相同。從功能上講，它可以分為：輸入部分、主控部分和輸出部分。

輸入部分

混頻器輸入部分的主要功能是從不同的信號中放大不同電平的信號、衰減和動態范圍的調整。主要包括以下內容：1）輸入接口。輸入通道通常有麥克風輸入和線路輸入插孔。2）幻象電源開關。很多專業電容話筒都需要幻像電源按下此開關，為電容話筒提供48V  DC幻像電源。3）峰值指示燈。自動跟蹤信號峰值電平當信號電平在頂部失真前達到3dB時，此燈亮起。4）通道信號電平調整。這是一個行程很長的滑動電位器，用來平滑控制通道上的信號電平，也可以用來精確平衡送到總線部分的各通道的信號電平。

主控部分

主控部分一般在攪拌機的中央，這樣可以快速方便的控制。一般包括：監聽、對講、混合器狀態的控制。

1）監聽。監聽是制作人在節目制作過程中主觀評價音質的一種手段。監控條件直接影響節目的質量。在監聽時，設置一系列開關來選擇監聽的信號源，如CD 播放器、卡式放音機信號等。同時監聽方式主要有耳機監聽和音箱監聽。耳機監聽用在現場錄音或者環境嘈雜的時候，音箱監聽在控制室根據生產需要，可采用大喇叭主監聽和近距離小監聽喇叭。

2）對講。為了方便直播間和引航員間的溝通，調音臺配備了對講系統。直播人員可以通過調音臺上設置的麥克風實現對講功能。對講麥克風的電平可以調節，信號可以分配到不同的通道輸出。

3）混音器的狀態控制可分為兩種輔助發送電平控制和效果返回控制。輔助傳輸電平控制是指分配到輔助總線的信號混合后，通過輔助電平控制調整混合信號的電平，然后發送到輔助傳輸?shù)妮敵龆丝凇ＰЧ祷乜刂剖侵感ЧO(shè)備的輸出通過調音臺提供的效果返回路徑返回調音臺，與調音臺的原始信號混合。

調音臺是從事專業音頻工作的從業者接觸最頻繁的專業音響工具，是電聲系統的信號接收、分配、處理、輸出中心系統廣泛應用于廣播電臺、網絡直播和舞臺表演等領域。

學校教育

在高校的學術報告廳、會議室、在校園電視臺校園廣播和教學錄像中，調音臺是必不可少的設備。數字混音器由于采用了屏幕和按鍵的多層控制設計，在相同的聲道數下，大大減小了混音器的體積，減少了空間的占用，特別適合錄制教學節目。

廣播電臺

混音器是廣播和電視節目錄制中直播和錄音的重要技術設備。混音器可以混合不同的音頻源、剪輯、降噪等操作，從而使節目的音效更加清晰、逼真。 具體來說，在錄制節目的過程中，混音器可以混合不同的聲源，并通過調節不同聲源的音量、音調和頻率等參數構成了音樂、話音、音效等不同的音源可以和諧的融合在一起，形成一個和聲、統一的音效。這樣在節目播出的時候，觀眾可以享受到音樂和文字的完美結合，提高節目質量。此外，在錄制廣播節目時，混音器還可以進行編輯和降噪。通過編輯功能，可以拼接多個錄制片段、剪切調整形成一個完整的程序。

網絡直播

混音器可以即時調節聲音。在大型活動直播中，主持人、嘉賓、現場觀眾等各種環境音效需要相應調整。混音器可以調節每個聲源的音量、音調、亮度 等參數調整，快速實現現場聲音的融合與平衡，保證觀眾聽得清楚、可辨的聲音。

比如直播和錄音可以通過立體聲輸出，主機麥克風可以放大，所以可以應用Group 1、2送到矩陣。根據音樂輸出的效果， 個歌唱話筒可分為3組、4送到矩陣。語言表演可以按 5分組、6 發送到矩陣。分離音區 ，更好的把握整體節奏和音頻輸出效果。

舞臺演出

混音器的快照功能可以記錄某個工作狀態下的頻道切換、推子刻度、輸入輸出路由、信號處理等參數，并在必要時快速調用或切換到某一狀態。快照功能主要用于戲?。ㄔ拕　⒁魳穭〉龋┮魳饭?jié)、演唱會、電視選秀節目、綜合性晚會、在綜合性音樂會商業演出等演出中。在一場演出中，加入了完全不同的演出形式，或者對同一種演出形式有完全不同的要求。這就需要音響團隊在排練過程中，針對不同的表演形式或要求，對調音臺的混音參數和相關設置進行存儲和記錄，并生成相應的快照。然后，在執行過程中，快速準確地調用和恢復相應鏈接的設置（即調用快照）從而保證混音器的快照功能在現場演出放大中的應用，使每個節目或演出環節呈現最佳效果。

后期制作

在后期制作中，調音臺起著特殊的作用。首先，混音器可以在后期制作中進行混音操作。操作員可以收集所有音頻源，并根據需要調節音量、平衡和位置等參數。其次，混音器還提供了多種音頻處理功能，比如均衡器、 壓縮機、限制器等，可以讓操作員進一步優化和排列音頻。最后，混音器提供了多聲道錄音回放功能，可以隨時回放之前錄制的音頻，方便操作者查看和修改。
