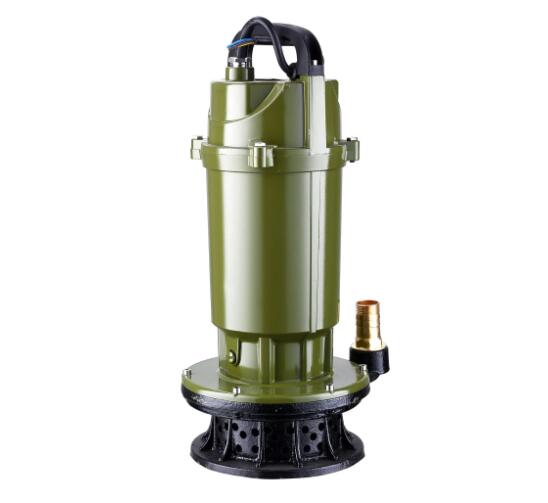

潛水泵（Submersible 3356 pump），是一種利用液體的流速來改變氣壓，實現提水的流體輸送設備。第一臺潛水泵是美國布朗在1904年制造的·杰克遜 (Byron   Jackson) 公司的工程師設計和制造。潛水泵由水泵、電機、密封件和幾個零件。工作時，它完全浸入水中，通過增加壓力將水提起。

潛水泵的特點是體積小、重量輕、安裝方便、靈活的交通工具和較強的工作適應性。根據電機的密封形式可分為干式、半干式、充油式和濕式?？蓱?yīng)用于城市給排水、水環境改善、礦山搶險、工業冷卻、農田灌溉、海水提升、輪船調載、噴泉景觀等諸多領域。

潛水電機帶動潛水泵的葉輪旋轉，使葉輪入口處形成真空，水被吸入，水在葉輪葉片的作用下產生離心力，從而獲得速度能和壓力能。具有一定能量的水通過導流殼和擴壓器，進入下一級葉輪隨著泵級數的增加，壓力不斷增加，最終從泵出口排出管流出。

雖然潛水泵有很多種類型，但它們的基本結構是相同的，都是由泵組成的、電動機、密封件和幾個附件。

水泵

水泵位于整個潛水泵的上端，是潛水泵的主體，完成吸水和抽水的任務。水泵依靠與電機同軸的水泵葉輪在旋轉時產生升力或離心力，并通過導向件(或泵體)的導流作用吸水。

電動機

不同類型的潛水泵使用不同的電機，一般采用三相鼠籠式立式電機或單相立式電機。電機轉速一般為2950轉/min。

密封

密封件的作用是保證潛水泵能長時間在水中運行而不漏水。潛水泵的密封可分為靜密封和動密封。前者是用橡膠密封圈借助緊固件的壓力來密封潛水泵的固定部件;后者是指電機旋轉軸的延伸(葉輪端)在密封箱中，密封中的兩個動磨塊隨軸轉動，在彈簧的壓力下分別與兩個靜磨塊進行首尾相接的研磨，形成兩個密封面。密封箱和油浸電機腔內必須加優質N7# N15#機械油或 DB25 變壓器油。整體密封箱組裝后需要進行氣壓試驗。5分鐘內不允許漏氣。因此，它可以有效地防止水從電機的轉軸泄漏到電機中，從而確保潛水泵在潛入水中后能夠可靠地工作。潛水泵的壽命在一定程度上取決于其靜音性、動密封的好壞。

潛水泵有很多種為了達到不同的目的，適應不同的工況，潛水泵的類型可以采用電機密封、用途、錠子排列等。潛水泵根據電機的密封形式可分為干式、半干式、充油式和濕式。

干式潛水泵

干式潛水泵是通過向電機內充入壓縮空氣或在電機的軸伸端使用機械密封或油封來防止水或潮濕氣體進入電機腔內，從而保證電機長期浸沒在水中的定子繞組可靠絕緣，保證電機安全可靠運行。干式潛水泵結構簡單由于轉子在空氣中旋轉，摩擦損耗小，電機效率高。

半干式潛水泵

半干式潛水泵密封電機的定子，而轉子在水中旋轉通常，定子用薄的非磁性不銹鋼或非磁性耐腐蝕薄金屬密封。這種潛水電機可以用作全流式水泵。

充油式潛水泵

充油潛水泵將隔離油(變器油或定子油)它填充在電機中，以防止水或潮濕氣體進入電機繞組油不僅能絕緣，還能起到冷卻和潤滑的作用。電機中的絕緣油可以加壓或不加壓。為了防止漏油和浸水，軸端采用了嚴格的密封措施。由于電機充油，粘度大，轉子轉動時機械摩擦損耗增加，所以這種電機的效率比干式電機低3%~5%左右。

濕式潛水泵

濕式潛水電機又稱充水式潛水電機。一般在定子腔內填充純水或蒸餾水，轉子在清水中旋轉;定子繞組用防水絕緣導線或合成樹脂澆鑄而成，定子被包裹和密封。因?yàn)樗?不需要像干式或充油式那樣嚴密防水，結構大大簡化。重點是防止內部零件生銹和泥砂浸入，并使用高強度耐水絕緣導線。

用途分類

潛水泵根據用途可分為井用潛水泵、污水潛水泵、礦用潛水電泵(包括礦用隔爆型和礦用通用型)高溫高壓潛水泵及其他類型。

井用潛水電泵

井用潛水泵潛水電機多采用濕式和充油式。如果是供水泵，為了防止井水污染，經常使用濕式潛水電機。井用潛水泵的潛水電機大多安裝在水泵下端，吸入口在電機和水泵之間，通常稱為上吸式潛水泵。其最大外徑受井徑限制，經常使用 型細長電機和多級導葉(空間導向葉片或徑向?qū)蛉~片)的水泵。井用潛水泵主要用于為城鎮從井中抽取地下水、工礦企業或農田灌溉。

污水污物潛水泵

污水潛水泵一般采用旋流型、單流道式、雙流道式、多流道式、螺旋離心或開式葉輪結構。這里的污水污物是指各種污水或淤泥、纖維物、糞便 、礦石等混合液體。這種混合液體是懸浮的、半懸浮和非懸浮狀態下，污水不能簡單、污物分割開來。污水污水潛水泵實際上是輸送液固混合物的兩相流體泵，并不意味著它不僅可以排放污水還可以排放污染物。通過顆粒的最大直徑是污水和污水潛水泵的主要性能指標，是表達液固混合液體不堵塞的能力。工業用污水潛水泵、市政、水利、建筑業、食品、醫院、酒店等行業廣泛使用。主要用于輸送含有固體和纖維的污泥、廢水、城市污水。

不銹鋼多級深井潛水泵

深井潛水泵改變了傳統水泵的笨重、噪音大、高能耗的特點是 ，從結構上解決了普通潛水泵流量低的問題、低揚程的缺陷。不銹鋼深井潛水泵是在美國油井用潛水泵的基礎上，通過性能優化設計和外觀改造，制成FVP系列噴泉泵。該泵屬于多級泵，可以滿足單級泵無法滿足的噴泉高度要求。由于不銹鋼材料，強度、性能有了很大的提高。多級泵可以隨意調節，以滿足不同噴泉高度的選擇。同時，水泵直接放置在水中，這樣就不會產生吸入壓頭、氣蝕等現象，能耗少，噪音低。不銹鋼多級深井潛水泵適合快速發展的移動噴泉。

熱水深井潛水泵

熱水深井潛水泵將密封油井，以防止從油井上升的蒸汽和水損害干式電機。不同零件使用HT200、Q235A等不同材質，以避免地?zé)崴畬?duì)泵部件的電化學腐蝕，保證泵的可靠性和使用壽命。熱水深井潛水泵軸承材料耐熱、耐磨、熱膨脹系數與軸承體相差很小的自潤滑聚合物材料制成軸承和軸承體、軸承和旋轉軸之間的干涉和間隙更容易控制。熱水深井潛水泵適用于地?zé)峋崛〉責崴?/p>

防爆排沙潛水泵

防爆排沙潛水泵是一種新型潛水泵，適用于具有甲烷爆炸危險的環境。適用于煤礦立井排放含有固體顆粒的污水、斜井施工排水、礦井無水筒倉底部主排水、采掘工作面排水、主井井底煤倉的自動排水、老塘排水、無人值守礦井涌水自動排水系統s土地、清水倉排水、清理淤泥沙排水、救災搶險排水等場所。

風動潛水泵

氣動潛水泵是一種潛入水中并以壓縮空氣為動力的水泵。豎井開挖前期，豎井較淺，涌水量不大時，可采用氣動潛水泵代替懸掛泵進行排水;也可用于掘進中后期將工作面積水坑中的水轉移到鏟斗中并吊出井口(當涌水量很小時)由于氣動潛水泵的葉輪在工作時浸沒在水中，因此啟動前不必注水，使用時也不必考慮吸入問題。由于潛水泵的動力是壓縮空氣，因此在使用中更加安全、可靠。這種潛水泵一般很小，大部分零件由鋁合金制成，重量輕，便于移動和使用。適用于立井、巷道和其他掘進工作面用于排水。

錠子排列

潛水泵按主軸布置可分為立式潛水泵和臥式潛水泵。

立式潛水泵

立式潛水泵的潛水電機垂直安裝，泵裝置主要由進水通道組成、水泵葉輪、水泵導葉體、潛水電機和出口通道。受立式泵結構特點的影響，立式潛水泵的潛水電機只能布置在泵的出水側。立式潛水泵的進水流道主要為彎管形、簸箕形、鐘形和雙向進氣通道等，出水流道主要采用豎井式、虹吸式、蝸殼式和雙向出水流道等。其中，立式潛水泵裝置常見的進水流道類型為簸箕式和彎管式，常見的出水流道類型為井筒式和虹吸式。

井筒式潛水泵

大多數立式潛水泵用于工程實踐。其特征在于水泵的導葉體后面有一根橫截面為圓形的軸，軸內有一臺潛水電機，潛水電機與導葉體的出口相連。豎井頂部是一個井蓋，潛水泵可以從井蓋整體吊起。

軸式潛水泵可節省工程投資、安裝方便、運行穩定，可靠性高。軸式潛水泵的主要缺點是出口流道在 90°時流型不良，揚程損失大，泵裝置效率低。

虹吸式潛水泵

虹吸潛水泵裝置采用真空破壞器切斷水流，無需增設翻板和檢修閘門，既能節省投資，又能提高機組運行可靠性、減少維護。同時，虹吸式潛水泵裝置出水流道的水頭損失比其他類型小，泵裝置效率較高，長期運行可節約成本。

臥式潛水泵

臥式潛水泵的泵軸水平安裝，流道形狀簡單、出水水流保持水平方向，不需要進入、出水流道內翻，流態平滑均勻，明顯優于立式潛水泵，臥式潛水泵裝置的效率高于立式潛水泵裝置。目前已應用的臥式潛水泵裝置由立式潛水泵裝置演變而來，電機布置方式自然沿用后置布置方式，形成電機后置的潛水貫流泵裝置。采用貫流泵可以減少泵站的開挖深度，降低泵站的高度，簡化水工建筑物的結構，節省土建工程費用。潛水電機結構緊湊、電機外徑小，安裝維護方便。

各種潛水泵的一般性能指標包括電機轉速揚程流量功率管道內徑運行效率和汽蝕余量。

電動機轉速

轉速是泵葉輪每分鐘的轉數，單位是r/min。潛水泵的其他性能參數隨轉速而變化。通常情況下，水泵銘牌上標注的轉速就是水泵的額定轉速。銘牌上標注的其他性能參數是通過在此額定速度下進行測試或根據測試數據進行換算獲得的，例如流量與速度成正比，升力與速度的平方成正比，輸入功率與速度的立方成正比。

揚程

揚程是水泵能抽水的高度，包括從源頭水面到水泵出水管中心的垂直高度，單位為米。揚程直接影響泵的使用效果。影響升力的主要因素是速度和進出口壓力。在不影響潛水泵壽命的情況下，泵的轉速越高，其揚程越高。潛水泵入口壓力越高，出口壓力越低，泵的揚程也會相應增加。另一方面，入口壓力越低，出口壓力越高，泵的揚程也會相應降低。同時，在不同的流動條件下，不同的葉輪葉片會對升力產生不同的影響：在小流量條件下，葉片數的增加提高了空間導葉流道內的整流效果，泵揚程隨葉片數的增加而增加。在流量較大的情況下，葉片過多會產生較大的水力損失，葉片較少有利于提高水泵揚程。

流量

流量又稱出水量，是指單位時間內水泵輸出的水量，單位為l/s或m3。不同的潛水泵對流量的要求不同，取決于具體的潛水泵類型。

功率

水泵的功率分為有效功率、泵軸功率和匹配功率三種:有效功率是指泵對水所做的功率;從動力機傳遞到泵軸的功率稱為泵軸功率，也稱為輸入功率泵軸功率大于有效功率，因?yàn)楸眠\(yùn)行時會損失一些功率;匹配功率是動力機應配備的泵的額定功率?？紤]到安全性，匹配功率通常大于泵軸功率。

運行效率

電機輸出的有效功率與電機電源輸入功率的比值即為運行效率，用百分比表示。電機效率一般為60%~90%額定功率越小，效率越低。影響效率的主要因素是電機內部線圈電阻引起的發熱、定子和轉子硅鋼片的磁通量損耗和其他機械損耗。電機效率是評價電機質量的一項非常重要的綜合指標。

汽蝕余量

（容許真空高度）

汽蝕是指水泵口壓降過大，導致水汽化產生氣泡氣泡對葉輪或葉片金屬表面的高壓作用就像高速錘擊一樣，時間長了，次數多了，使金屬表面變脆剝落。這整個過程叫做“汽蝕”因此，氣蝕是水泵使用中最糟糕的現象之一，應該加以防止。汽蝕余量的物理意義是為了防止泵內部發生汽蝕，泵入口處的剩余能量高于汽化壓力，對不同的泵有不同的要求，不是一個固定值，需要根據汽蝕試驗來確定。因此，氣蝕余量決定了泵吸入水的最大垂直高度，單位以米表示。它是確定水泵安裝高度的依據。

瑞典和英國塞勒默菲利（Steberg-Flygt）1999年，該公司推出了飛力N技術，該技術革新了潛污泵。飛力Ｎ葉輪（半開式無堵塞葉輪）憑借獨特的設計，葉輪可以軸向移動，即使在惡劣的環境中，堵塞物也可以輕松通過。這項新技術可以更高效地輸送污水而不會堵塞。不會出現局部堵塞或堵塞，污水隨污水輸送 意味著泵保持高效運轉。這種泵采用雙葉片葉輪，可以避免局部堵塞造成的效率損失，不需要拆泵就能保持葉輪清潔，容易保持較高的水力效率。

工業領域

潛水泵一般用于工業領域的基坑排水、城市排澇、海洋石油、輸送污水等場合。在基坑施工過程中，可以有效控制基坑內的水位、排除基坑內大量地下水，保證基坑地面、墻面穩定可靠。在城市排水過程中，潛水泵可以方便地在現場安裝，泵集水坑和機械室可以合二為一，大大減少了土建工程，使泵站工程總成本減少了 4萬元%左右。在海洋石油領域，潛水泵因其結構簡單安裝方便節省空間而被廣泛用作海洋石油平臺的海水提升泵用于提升海水，為平臺提供生產和生活用水，一般為立式多級渦輪泵。當用于輸送污水污泥時，污水潛水泵被廣泛應用于工業中、市政、水利、建筑業、食品、醫院、酒店等行業廣泛使用。

農業領域

在農業領域，潛水泵一般用于農田排灌、噴灌、水產養殖等場合的給排水。農田保護區排灌站利用潛水泵的優勢，采用泵閘合建方案，無需另建泵站，可取消泵站的引水渠、進水池、泵站基礎設施的建設減少了工程量和投資；它還可以解決普通電泵難以跨越駝峰的問題。與普通泵房相比，潛水泵房在灌溉取水方面結構簡單、安裝管理方便、降低工程投資、占用通道的小橫截面等。

礦井搶險

為防治礦井水害，傳統的井底泵房排水方式防水性差當發生突發性水災事故時，如果總涌水量大于總排水能力，就會造成井底積水，直接威脅泵房安全，使礦井排水系統癱瘓，造成礦井水災損失慘重。如果井下排水系統采用潛水式排水系統，當井底泵房被淹時，排水系統仍能正常運行，可全面提高礦井 抵御水害的能力。

與傳統的臥式水泵相比，大功率潛水泵在礦山應急救援中的應用具有更強的選擇優勢和信號傳輸優勢。當?shù)V井涌水量較大時，大功率潛水泵一方面可以通過自身系統和其他設備的配合進行排水，另一方面可以將信號對應的高頻信號輸出給礦井工作人員，從而采取相應措施，確保搶險救災力度最大化，減少不必要的損失。

潛水泵投入運行前，首先需要對電源和線路進行全面檢查:檢查電源電壓是否正常，線路是否連接良好、正確;空氣開關的過電流保護是否有效，嚴禁無保護裝置運行，以免損壞電機。如果沒有空氣開關，可以用保險絲連接三相閘刀開關。其次檢查潛水泵的下潛深度是否符合要求，如有問題應排除。上述檢查符合要求后，方可進行合閘操作。在潛水泵運轉過程中，必須有專人看管，并注意聽電機和水泵是否正常運轉，運轉是否平穩，出水量是否有異常變化。而且潛水泵的位置要隨著水位的下降及時降低，使?jié)撍帽３衷诤侠淼难蜎](méi)深度。

潛水泵

運行中，如果出水量明顯減少，電機突然停止運轉或有異響，需要吊起潛水泵檢查時，必須先切斷電源，確保安全。如果接地不良，找到開關、當機組或線路有漏電時，迅速切斷電源，查明原因，消除后方可投入運行。潛水泵的“開”和“停”，不宜過于頻繁，因?yàn)殡姍C(jī)啟動時，電流量很大，如連續多次啟動，電機內熱量積聚，溫度升高，影響繞組的絕緣性能，甚至燒毀繞組。一般停機后，如果必須啟動，間隔時間應為3 ~  35653356min，以便冷卻電機，避免電機受到高溫。潛水泵運行時，禁止在出水口洗手、洗東西，以防潛水泵漏水使水帶電，造成人身觸電事故。

一年后使用時，應清除潛水泵的銹蝕，然后涂上防銹漆。使用2年后，潛水泵的所有部件都應拆開進行除垢、擦洗、檢查、除銹、油漆，更換嚴重磨損或損壞的零件，然后按照技術要求重新組裝。潛水泵不用的時候，不能長時間泡在水里應將其提起，維護并放置在干燥的地方、在通風的房間里，在下面放一個木塊，不要使泵體直接接觸地面，以防止電機受潮。
